離心泵

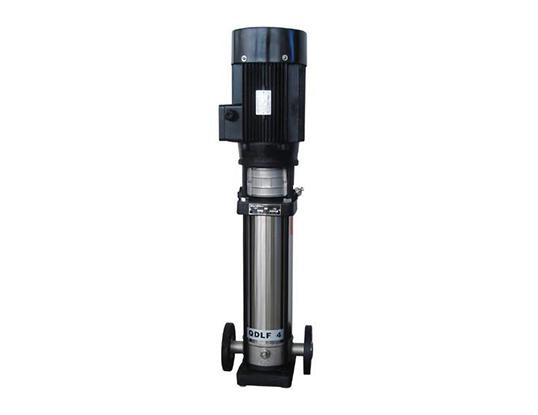

QDLF立式多級不銹鋼離心泵

我要詢價

產品概述
性能參數

詳細信息

一、QDLF立式不銹鋼多級離心泵產品概述：

QDLF立式不銹鋼多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍， QDL 適用于無腐蝕性液體， QDLF立式不銹鋼多級離心泵適用于輕度腐蝕性液體。
QDLF立式不銹鋼多級離心泵主要零部件如葉輪、導流器、泵軸、外圓筒用不銹鋼制造，QDL（N）系列所有過流部件均為不銹鋼制造，具有良好的耐腐蝕性能，采用硬質合金軸承及機械密封，剛性聯軸器傳動，具有體積小、重量輕、抗腐蝕、振動小、噪音低、占地面積小、使用壽命長，外形美觀等特點，特別是高效、節能等優點。

二、QDLF立式不銹鋼多級離心泵型號意義：

三、QDLF立式不銹鋼多級離心泵的工作條件：

稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
液體溫度：常溫型-15℃至+70℃熱水型＋70℃至120℃
高環境溫度：+40℃
海拔：高1000m

四、QDLF立式不銹鋼多級離心泵應用范圍：

普通型適合于液體傳輸，冷熱清潔水、軟化水的循環和增壓。QDLF立式不銹鋼多級離心泵亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體，但液體允許溫度需要降低。

五、QDLF立式不銹鋼多級離心泵典型應用：

供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
灌溉：農田灌溉、噴灌、滴灌。

電機：

電機為全封閉，風冷式二極標準電機。
防護等級：IP55
絕緣等級：F
小進口壓力NPSH：
如果QDLF立式不銹鋼多級離心泵的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一小壓力，大吸程H[m]可按下式計算： H=Pb×10.2-NPSH-Hf-Hv-Hs

式中：Pb=大氣壓力[bar](大氣壓力可設定為1bar)，在閉式系統中，Pb為系統壓力[bar].NPSH=凈正吸頭[m]（可從NPSH曲線上泵可能的大流量處讀取）。Hf=入口的管路損失[m]。Hv=蒸汽壓力[m]。Hs=安全余量=小0.5m水頭。如果計算所得H為正值，QDLF立式不銹鋼多級離心泵可在大吸程情況下運行如果計算所得H為負值，必須有一小進口壓力H的水頭。
并聯運行：
將多臺QDLF立式不銹鋼多級離心泵并聯取代一臺大泵可能更具優越性
在變流量系統中，適應系統所需工作點。
增加供水可能性，因為QDLF立式不銹鋼多級離心泵出故障時，僅影響系統的部分流量。

六、QDLF立式不銹鋼多級離心泵使用條件：

1、介質溫度：-15℃~+120℃。 2、大環境溫度：+40℃。 3、大環境壓力：10bar。 4、大進口壓力受大環境壓力限制。 5、當輸送介質的密度或粘度大于水，需考慮配用較大功率的電機。四、輸送介質 1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。 2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。 3、立式不銹鋼多級泵泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。五、電機選用電機為全封閉、風冷式二極標準電機防護等級：IP55 絕緣等級：F 標準電壓（50Hz）：單相 220V，三相 220V/380V

QDLF立式不銹鋼多級離心泵典型應用：

QDL2/QDLF2不銹鋼多級離心泵性能參數表
型號	配用電機 (kW)	Q m3/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	10	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110

QDL4/QDLF4不銹鋼多級離心泵性能參數表
型號	配用電機 (kW)	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/14	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL8/QDLF8不銹鋼多級離心泵性能參數表
型號	配用電機 (kW)	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL16/QDLF16不銹鋼多級離心泵性能參數表
型號	配用電機 (kW)	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140
