磁力泵

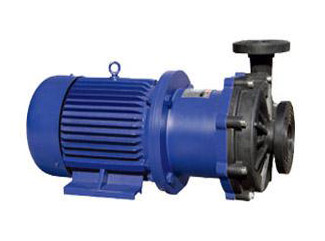

CQF工程塑料磁力泵
我要詢價
  • 產品概述
  • 性能參數

    • 詳細信息



      ■ CQF工程塑料磁力泵類型含義：

      ■ CQF工程塑料磁力泵首要特點：
      CQF型工程塑料磁力泵以靜密封替代動密封，使泵的過流部件處于徹底密封狀況，徹底解決了其它泵的機械密封無法防止的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造資料，因此它具有杰出的抗腐蝕功能，并可以使實運送介質免受污染。
      ■ CQF工程塑料磁力泵結構爆破圖：

      注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷；3、動 環：填充F4；4、葉 輪：增強聚丙稀；5、密封圈：氟橡膠；6、隔 板：增強聚丙��；7、阻隔套：增強聚丙稀；8、外磁：HT200+永磁體；9、轉子：增強聚丙稀+永磁體；10、主軸：碳化硅或氧化鋁陶瓷；11 軸承：填充F4；12、支架：HT200
      ■ CQF工程塑料磁力泵結構圖：


      1 泵    殼 2 靜    環 3 動 環 4 葉 輪 5 密封圈 6 隔 板 7 阻隔套
      8 外磁鋼總成 9 內磁鋼總成 10 泵 軸 11 軸 套 12 聯接架 13 電 機

      ■ CQF工程塑料磁力泵作業原理：
             CQF型工程塑料磁力驅動離心泵（簡稱工程塑料磁力泵），一般由電動機，磁力偶合器和工程塑料離心泵構成。其首要特點是運用磁力偶合器傳遞動力，徹底無泄漏，當電動機股動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和阻隔套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械觸摸地傳遞扭矩。在泵軸的動力輸入端，因?yàn)橐后w被封閉在停止的阻隔套內，沒有動密封因此徹底無泄漏。CQ系列磁力泵型式及基本參數契合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》規范和《小型磁力驅動離心泵三個規范的補充規定》。
      ■ CQF工程塑料磁力泵功能參數：
      型 號 口徑 流量 (m3/h) 揚程 (m) 電機功率 (kW) 電 壓
      (V)       		材 質
      進口 出口
      10CQF-3 10 8 0.9 3 0.025 220 工
      程
      塑
      料
      14CQF-5 14 10 1.2 5 0.12 220/380
      16CQF-8 15 15 1.8 8 0.12 220/380
      20CQF-12 25 18 3 12 0.37 220/380
      25CQF-15 25 20 5.4 15 1.1 380
      32CQF-15 32 25 6.5 15 1.1 380
      32CQF-25 32 25 4.8 25 1.1 380
      40CQF-20 40 32 10.8 20 2.2 380
      50CQF-25 50 40 14.4 25 3 380
      50CQF-32 50 40 12.5 32 4 380
      65CQF-25 65 50 25 25 5.5 380
      65CQF-32 65 50 25 32 5.5 380
      注：表中20CQF-12---65CQF-32都可配防爆電機
      ■ CQF工程塑料磁力泵首要資料耐腐蝕功能（供參閱）
      介質稱號 濃度 聚丙烯 濃度 A     B     C 濃度 不銹鋼 濃度 陶瓷
      % 25℃ 50℃ % 20℃ 60℃ % 25℃ 50℃ % 25℃ 50℃
      硫      酸 60 √ √ ＜30 √ × ＜5 √ ×   V V
      硝      酸 25 √ √ 20 √ ○ 70 V √   V V
      鹽      酸 36 √ √ ＜38 √ √   ×     V V
      氫  氟 酸 35 √ √ 40 √ ×   ×   0~100 ×
      醋      酸 ＜80 √ √ ＜20 √ ○
      ＜20       		√ √   V V
      氫氧化鈉 100 √ √   √ √ 70 √ √   ○ ×
      重銘酸鉀 25 √ √   √ √ 40~60 V V 10~20 V V
      溴      水   × ×   ○ ×   ○     V V
      乙      醇   √ ○ ＜50 √ √   V √   V V
      丙      酮   √ ○ 10 ○     V V   V ×
      四氯乙烷   ○     ○ ×
      50       		V V   V V
      氟利昂22   √ √   ○ ○   V     V V
      漂  白  液 CL13% √ √ CL12.5% ○ ○
      CL12.5%       		×     V V
      電  鍍  液   √ √   ○ ×         V V
      照  相  液   √ √   √ √   V     V V
      符號說明：V -優秀. V -杰出，0-可用.但腐蝕顯著X -腐蝕嚴峻，不適用。
      ■ CQF工程塑料磁力泵裝置與運用：
            一、磁力泵應水平裝置，不宜豎立，塑料泵不得接受管路分量，關于特殊筆直裝置的場合，電機必須朝上。
            二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
            三、泵運用前應進行檢查，電機風葉滾動要靈敏，無卡住及反常聲響，各緊固件要緊固。
            四、查電機旋轉方向是不是與磁力泵轉向符號一致。
            五、電機發動后,緩慢翻開排出閥,待泵進入正常作業狀況后,再將排出閥調到所需開度。
            六、泵停止作業前,應先封閉排出閥門,然后封閉吸入管閥門。
      ■ CQF工程塑料磁力泵運用注意事項：
           一、因磁力泵軸承的冷卻和光滑是靠被運送的介質，所以絕對禁止空工作，一起防止在作業中途停電后再發動時所形成載時空載工作。
           二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥
           三、泵運用中環境應小于40℃、電機溫升不得超越75℃。
           四、被運送的介質及其溫度應在泵材答應范圍內。工程塑料磁力泵的運用溫度＜60℃，金屬泵的運用溫度小于100℃，運送吸入壓力不大
                 于0.2MPa，最大作業壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
           五、關于運送液為易沉積結晶的介質，運用后應及時清潔，排凈泵內積液。
           六、磁力泵運轉500小時后，應拆軸承和端面動環的磨損狀況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更
                 換軸承和軸向動環。

      型 號 口徑 流量 (m3/h) 揚程 (m) 電機功率 (kW) 電 壓
      (V)       		材 質
      進口 出口
      10CQF-3 10 8 0.9 3 0.025 220 工
      程
      塑
      料
      14CQF-5 14 10 1.2 5 0.12 220/380
      16CQF-8 15 15 1.8 8 0.12 220/380
      20CQF-12 25 18 3 12 0.37 220/380
      25CQF-15 25 20 5.4 15 1.1 380
      32CQF-15 32 25 6.5 15 1.1 380
      32CQF-25 32 25 4.8 25 1.1 380
      40CQF-20 40 32 10.8 20 2.2 380
      50CQF-25 50 40 14.4 25 3 380
      50CQF-32 50 40 12.5 32 4 380
      65CQF-25 65 50 25 25 5.5 380
      65CQF-32 65 50 25 32 5.5 380
      注：表中20CQF-12---65CQF-32都可配防爆電機

      磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想
